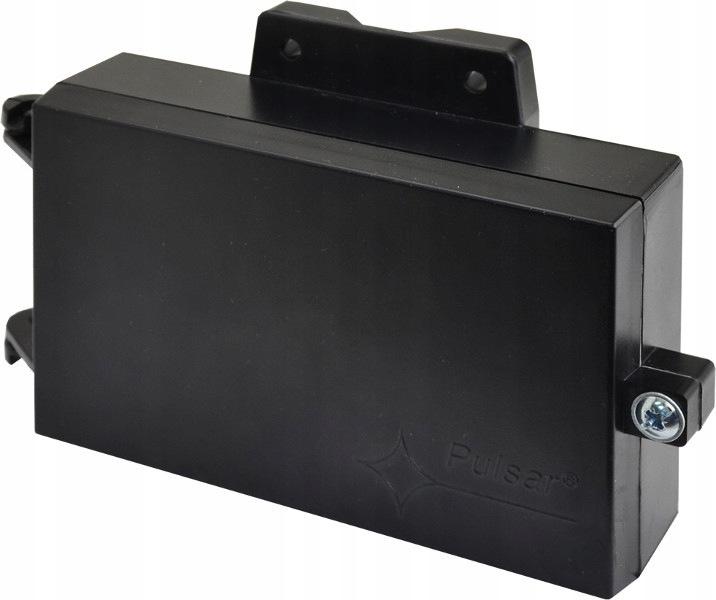

MODUŁ BEZPIECZNIKOWY W OBUDOWIE Pulsar AWZ592

Opis

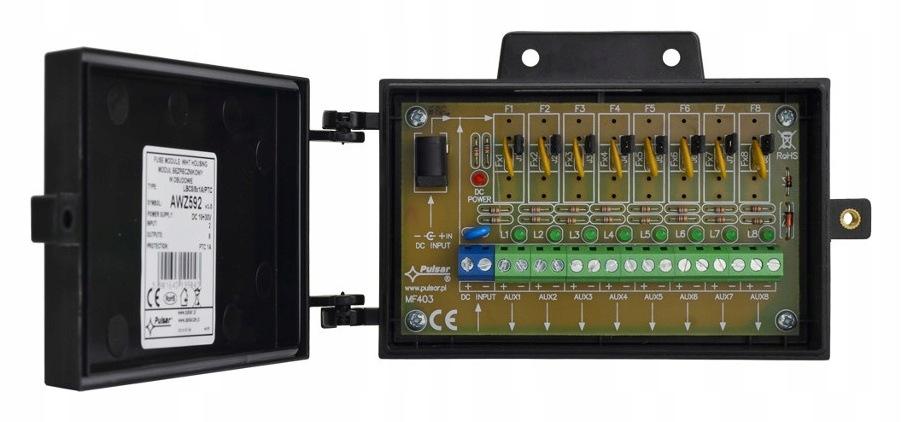

MODUŁ BEZPIECZNIKOWY W OBUDOWIE Pulsar AWZ592 Model: AWZ592 Przeznaczenie Moduł bezpiecznikowy LBC8 przeznaczony jest do rozdziału zasilania w systemach CCTV wymagających napięcia z zakresu 10V ÷ 30V DC. Posiada dwa wejścia zasilania: złącze śrubowe i gniazdo DC 5,5/2,1 oraz osiem niezależnie zabezpieczonych bezpiecznikami polimerowymi PTC 1A wyjść zasilania AUX1 ÷ AUX8. Moduł wyposażony jest w zworki J1 ÷ J8 odłączające zasilanie wyjść AUX1 ÷ AUX8 (zacisk „+”). Zadziałanie bezpiecznika PTC sygnalizowane jest przez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo wejście modułu zabezpieczone jest warystorem chroniącym zasilacz przed skutkami wystąpienia przepięć w układzie zasilania. Specyfikacja • Napięcie zasilania: 10V ÷ 30V DC • Pobór prądu: 8 mA ÷ 70 mA @ UIN = 10V ÷ 30V DC • Ilość wejść zasilania: 2 - gniazdo DC 5,5/2,1 lub złącze śrubowe • Ilość wyjść zasilania: 8 (zaciski AUX) • Zabezpieczenia: - przeciwzwarciowe SCP * - przeciążeniowe OLP - przepięciowe - 8 x 1A PTC - 8 x 1A PTC - warystor • Sygnalizacja optyczna: Dioda LED czerwona – obecność napięcia zasilania DC Diody LED zielone L1 ÷ L8 – stan wyjść AUX1 ÷ AUX8 • Warunki pracy: II klasa środowiskowa, -10°C ÷40°C • Wymiary: 126 x 78+16 x 42 (WxHxD) [mm] (+/-2) • Mocowanie: Wkręty montażowe x2 (otwory Ø4mm) • Złącza: - wyjścia zasilania - wejścia zasilania - złącza śrubowe Ф0,51÷2,05 (AWG 24-12) - gniazdo DC 5,5/2,1 - złącze śrubowe Ф0,51÷2,05 (AWG 24-12) • Waga netto/brutto: 0,16kg / 0,23kg • Deklaracje, gwarancja CE, RoHS,: 2 lata od daty produkcji • * Zastosowanie zasilacza o zbyt małej wydajności prądowej może spowodować (w przypadku zwarcia jednego z wyjść modułu) chwilowy zanik napięcia na pozostałych.: Parametry: • Stan: Nowy • Model: AWZ592 • Marka: Pulsar • Waga produktu z opakowaniem jednostkowym: 0.23 • Certyfikaty zgodności: CE • Kod taryfy celnej: 85363010 • Kod producenta: AWZ592 • EAN (GTIN): 5901643199043 Dostawa: • Wysyłka: tak, nadanie w ciągu 1 dnia
